Univerzálny komutátor motora pre elektrické náradie
Kolektorový komutátor je pohyblivá časť otočného elektrického spínača v elektromotoroch a elektrických generátoroch, ktorý periodicky mení smer prúdu medzi rotorom a vonkajším obvodom. Pozostáva z valca zloženého z viacerých kovových kontaktných segmentov na otočnej kotve stroja. Komutátor je jedným komponentom motora; existujú tiež dva alebo viac stacionárnych elektrických kontaktov nazývaných "kefy" vyrobených z mäkkého vodiča, ako je uhlík, ktoré tlačia na komutátor a vytvárajú klzný kontakt s po sebe nasledujúcimi segmentmi komutátora, keď sa otáča.
Aplikácia kolektorového komutátora
Kolektorové komutátory sa používajú v jednosmerných motoroch, generátoroch a univerzálnych motoroch. V motore komutátor privádza elektrický prúd do vinutí. Obrátením smeru prúdu v rotujúcich vinutiach o každú polovicu otáčky sa vytvorí stála rotačná sila (krútiaci moment). V generátore komutátor odoberá prúd generovaný vo vinutí, pričom mení smer prúdu s každou pol otáčkou, pričom slúži ako mechanický usmerňovač na premenu striedavého prúdu z vinutí na jednosmerný jednosmerný prúd vo vonkajšom zaťažovacom obvode.
Parametre kolektorového komutátora
Meno Produktu: | Univerzálny zberač kotvy komutátora motora |
Materiál: | Meď |
Typ: | Hákový komutátor |
Priemer otvoru: | 10 mm |
Vonkajší priemer: | 23,2 mm |
výška: | 18 mm |
Plátky | 12P |
MOQ | 10000P |

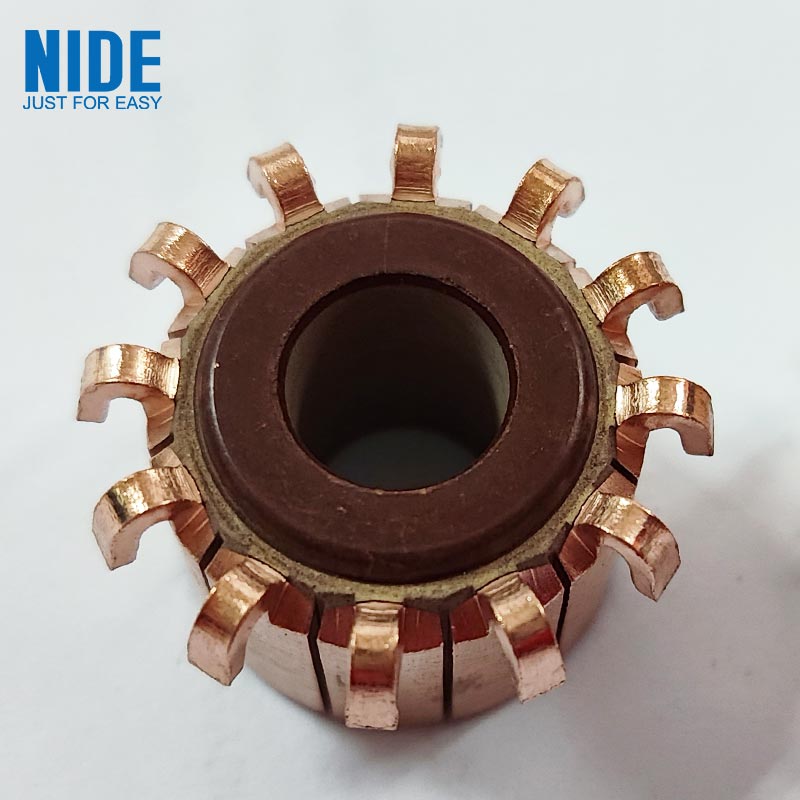

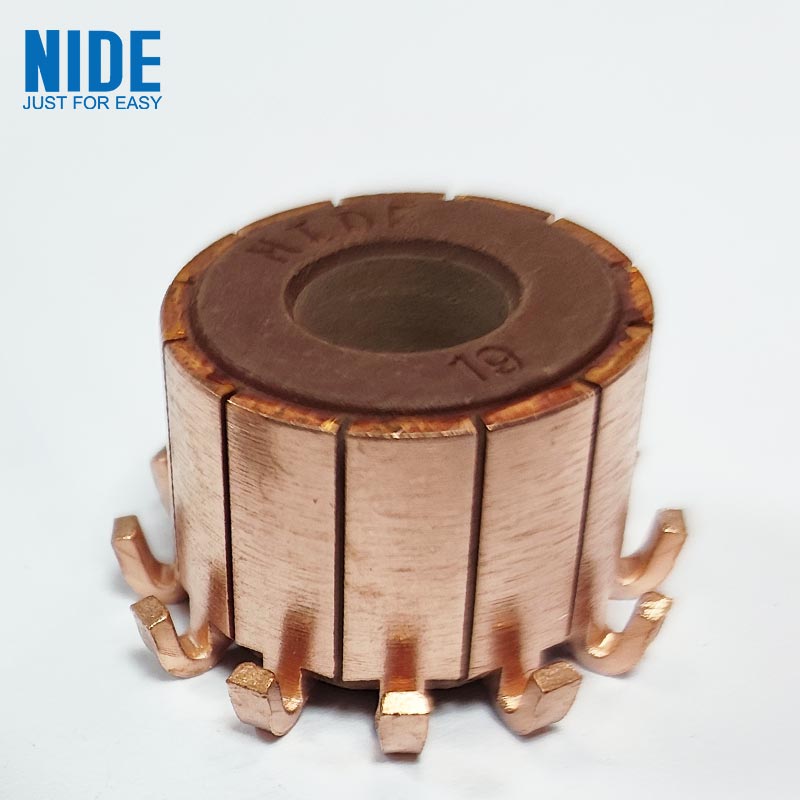

Obrázok kolektorového komutátora
