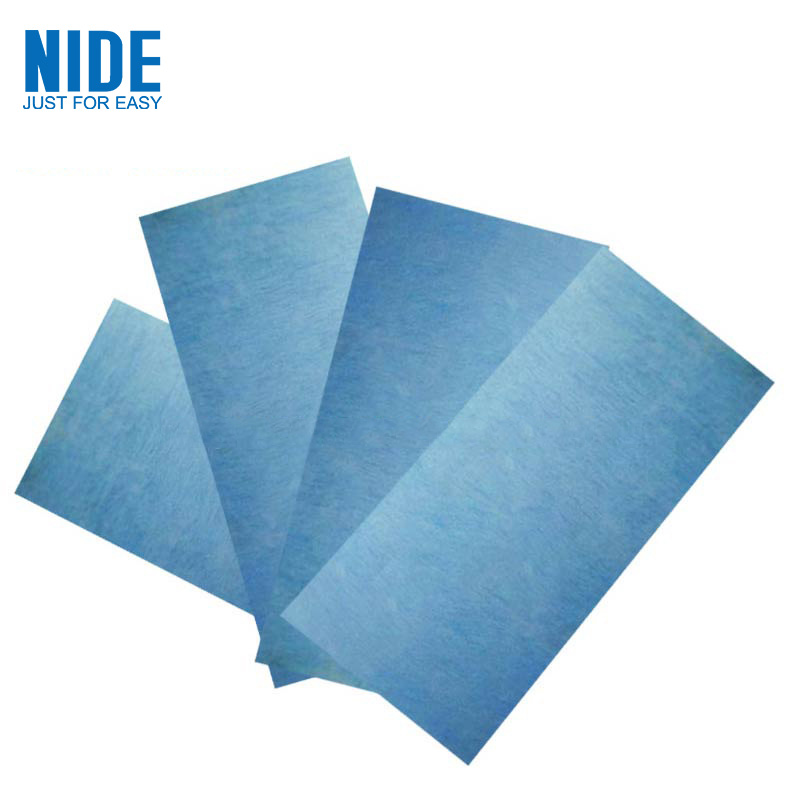

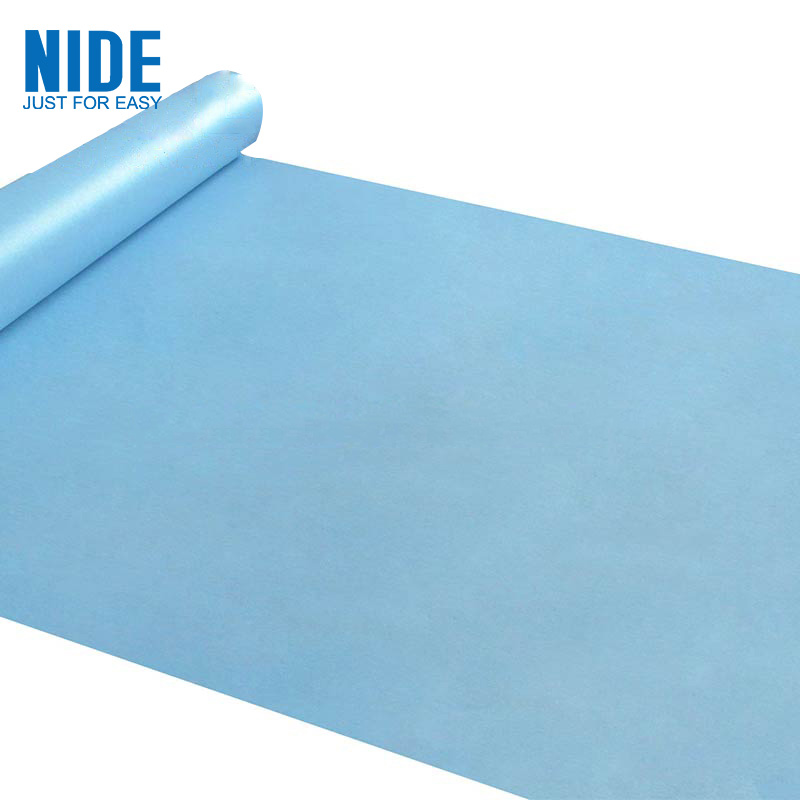

Izolácia DMD izolačného materiálu triedy 6641 F Papierová fólia pre elektrický motor je trojvrstvový kompozitný materiál vyrobený z jednej vrstvy polyesterovej fólie a dvoch elektrických netkaných textílií z polyesterových vlákien a zlepený živicou triedy F. S dobrými mechanickými a elektrickými vlastnosťami má polyesterová netkaná textília dobrú adsorpčnú kapacitu a môže absorbovať živicu počas impregnácie.
Vlastnosti |
Jednotka |
Parameter |
||||||||||
Hrúbka izolačného papiera |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Odchýlka hrúbky |
MM |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
Gramáž a odchýlka |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Hrúbka filmu |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Prierazné napätie |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥9 |
≥10 |
≥12 |
≥15 |
≥18 |
≥20 |
≥22 |
Pevnosť v ťahu (MD |
N/CM |
60 ≥ |
90 ≥ |
110 ≥ |
120 ≥ |
140 ≥ |
170 ≥ |
200 ≥ |
270 ≥ |
340 ≥ |
360 ≥ |
390 ≥ |
Pevnosť v ťahu (TD) |
N/CM |
40 ≥ |
80 ≥ |
100 ≥ |
105 ≥ |
120 ≥ |
150 ≥ |
180 ≥ |
200 ≥ |
280 ≥ |
300 ⥠|
320 ≥ |
Izolačný papier DMD triedy 6641 F sa široko používa na izoláciu štrbín, fáz a vložiek motorov medzivrstvovej izolácie v transformátore. Je tiež široko používaný v automatickom stroji na vkladanie cievok na vkladanie klinov.
6641 DMD izolačný papier triedy F na izoláciu motora
Bude lepšie, ak nám zákazník pošle podrobný výkres vrátane nižšie uvedených informácií.
1. Typ izolačného materiálu: izolačný papier, klin (vrátane DMD, DM, polyesterového filmu, PMP, PET, červeného vulkanizovaného vlákna)
2. Rozmer izolačného materiálu: šírka, hrúbka, tolerancia.
3. Tepelná trieda izolačného materiálu: Trieda F, Trieda E, Trieda B, Trieda H
4. Aplikácie izolačných materiálov
5. Požadované množstvo: zvyčajne jeho hmotnosť
6. Iná technická požiadavka.
