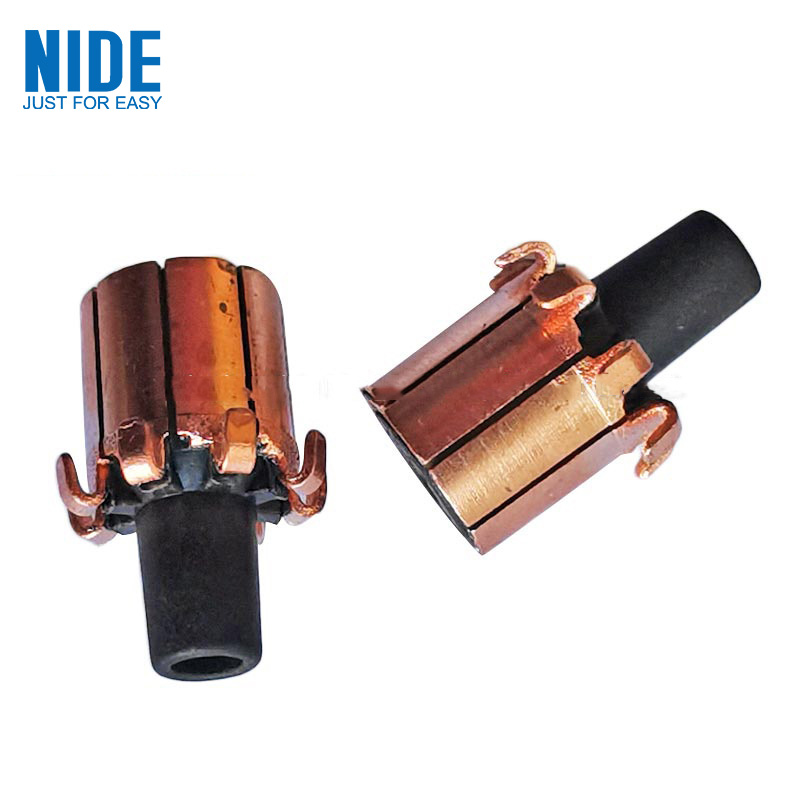

Tento komutátor armatúry elektrického náradia je druh mikromotorového komutátora s dlhou životnosťou. V strede tohto komutátora je priechodný otvor pre vreteno. Komutátor je rozdelený na časť s veľkým priemerom, časť so stredným priemerom a časť s malým priemerom. Na segmente je upevnených niekoľko segmentov komutátora a medzi segmentmi komutátora sú usporiadané izolačné diely.
Model |
Vonkajší priemer |
Vnútorná diera |
Šírka slotu |
Dĺžka chodidla háčika |
Číslo slotu |
Výška medi |
Celková výška |
365 |
5.6 |
2.3 |
0.35 |
1.6 |
5 |
7.5 |
12 |
365 |
5.6 |
2.3 |
0.4 |
2 |
5 |
8 |
12 |
385 |
5.6 |
2.3 |
0.4 |
1.6 |
5 |
7.5 |
11.4 |
380 |
5.6 |
2.3 |
0.4 |
2.5 |
3 |
8 |
12 |
380 |
5.6 |
2.3 |
0.4 |
2 |
3 |
8 |
11.4 |
555 |
7.6 |
3.175 |
0.45 |
2.5 |
5 |
10.5 |
17.3 |
545 |
7.6 |
3.175 |
0.45 |
2 |
5 |
10.5 |
13.5 |
550 |
7.6 |
3.175 |
0.45 |
3.5 |
3 |
11.5 |
16.8 |
280 |
4.2 |
2 |
0.3 |
2 |
3 |
6 |
10 |
775 |
10 |
5 |
0.5 |
3.5 |
5 |
14 |
22.5 |
Povrch segmentov Armature Commutator Power Tools je opatrený antioxidačným povlakom z volfrámu a molybdénu, ktorý je vhodný do interiéru bežných mikromotorov a používa sa ako komutátory motorov.
Komutátor armatúry elektrického náradia
