12P hákový elektrický komutátor pre jednosmerný motor

12P hákový elektrický komutátor pre jednosmerný motor

Komutátor elektrického motora sa široko používa v rôznych elektrických nástrojoch, autách, motocykloch, domácich spotrebičoch a iných elektrických motoroch.

1. Parametre komutátora:

2. Výber komutátora

Keď motor potrebuje vymeniť celý komutátor, je potrebné zistiť priemer vonkajšieho kruhu komutátora, priemer vnútorného otvoru, dĺžku medeného kusu a počet drážok a ďalšie parametre a potom vybrať komutátor s podobnými parametrami, aby boli úplne rovnaké, a skúste zvoliť komutátor typu klip na výmenu.

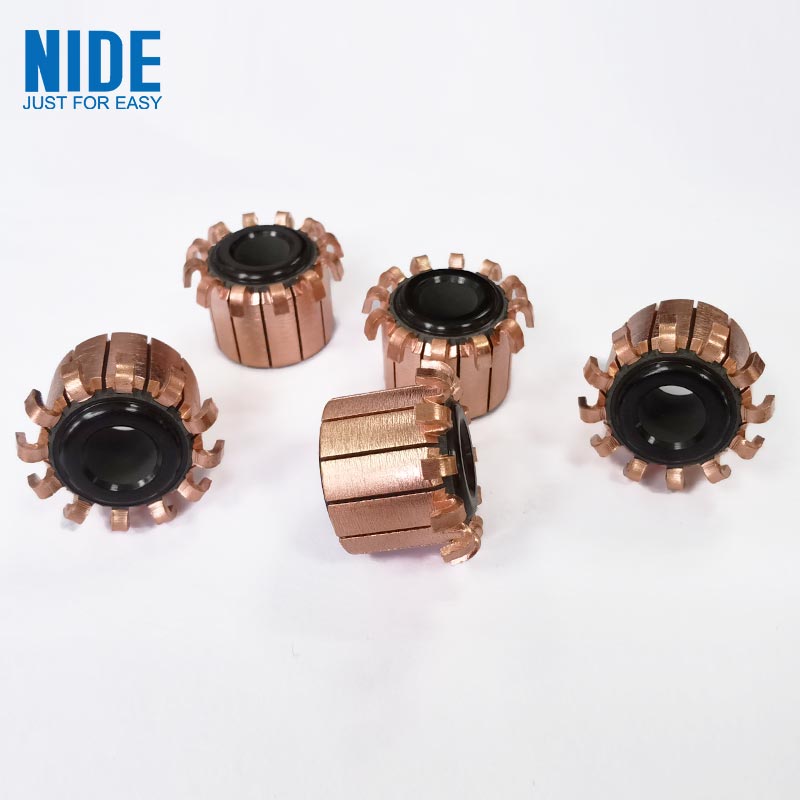

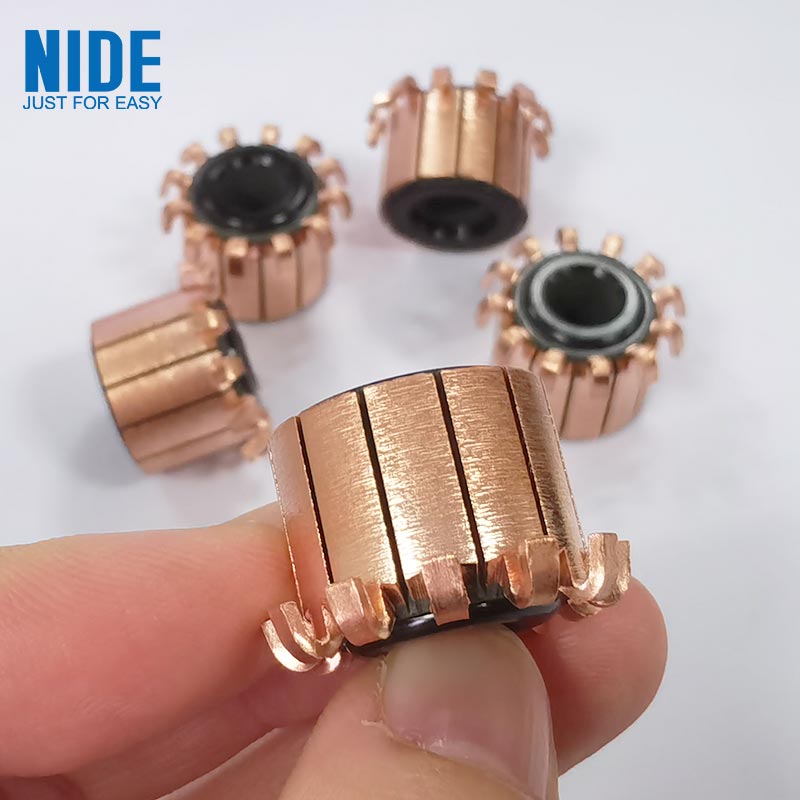

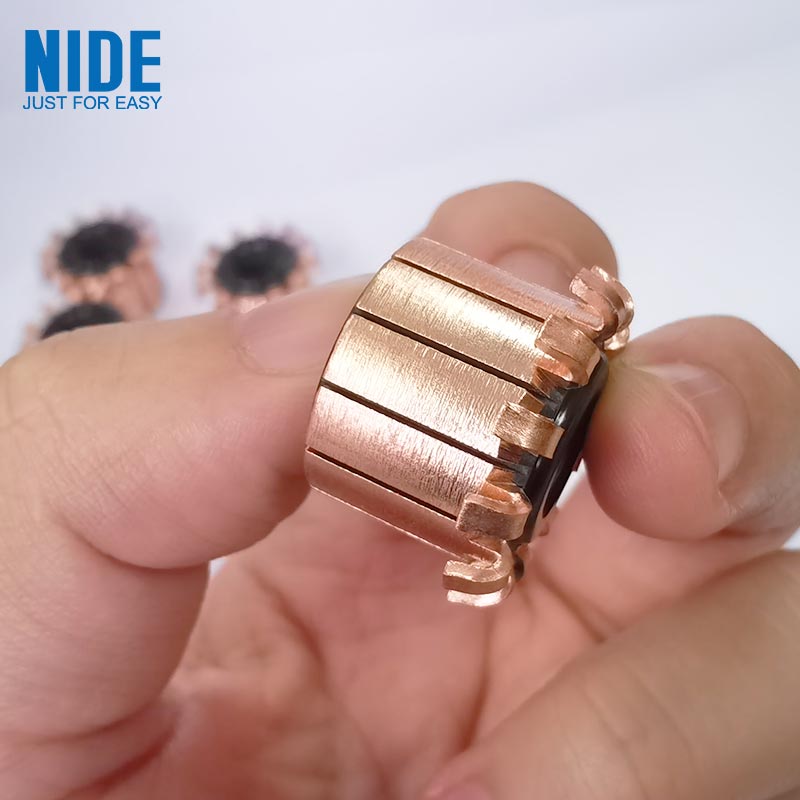

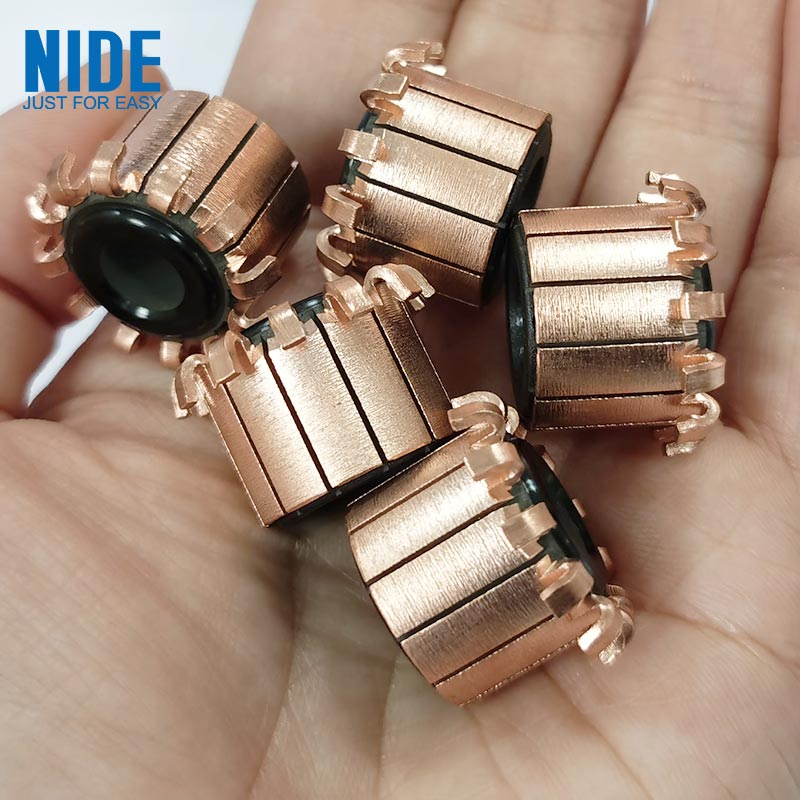

3. Obrázok komutátora

4. Výmena komutátora

a. Otestujte, či vinutie kotvy nemá skrat a jav železa, ktoré treba včas odstrániť, aby nezanechali problémy.

b. Keď je priemer vnútorného otvoru komutátora malý, môže sa otáčať a zväčšovať na sústruhu, aby sa dosiahol priemer vnútorného otvoru, ktorý vyžaduje elektrický čap; Keď je priemer vnútorného otvoru veľký, je možné opracovať puzdro a vtlačiť ho do šachty.

c. Spona komutátora klipového typu je vo všeobecnosti o niečo dlhšia a prebytočnú časť je možné odrezať podľa potreby a otvor je oškrabaný na zváranie cínu.

d. Otvorené štrbiny komutátora jeden po druhom mierne zarovnajte s pripojovacími vodičmi vinutia kotvy a potom pomaly pritláčajte komutátor na čap, kým poloha komutátora nevyhovuje požiadavkám.

e. Poškodený komutátor vypnite z otočného hriadeľa pod schodíkom elektroinštalačnej hlavice alebo komutátor po narezaní kruhu okolo kruhu pílkou na železo pod schodiskom elektroinštalačnej hlavice dláte, potom po jednom vytiahnite a zoškrabte hlavicu spojovacieho drôtu pomocou klieští na zváranie cínu a potom odstráňte zvyškovú časť komutátora.
