Prečo je komutátor elektrického náradia taký dôležitý pre výkon motora a životnosť náradia?

A komutátor pre elektrické náradieje základnou súčasťou motorov s kartáčovaným jednosmerným prúdom, ktorý priamo určuje, ako efektívne sa elektrická energia premieňa na mechanický pohyb. Riadi prepínanie smeru prúdu, stabilizuje výstup krútiaceho momentu a zabezpečuje konzistentné otáčanie motora pri zaťažení. V priemyselnom a spotrebiteľskom elektrickom náradí, ako sú vŕtačky, brúsky, píly a príklepové nástroje, zohráva komutátor rozhodujúcu úlohu pri stabilite výkonu, životnosti a bezpečnosti. Tento článok poskytuje hlboké technické a praktické pochopenie komutátorov pre elektrické náradie, vrátane princípov fungovania, výberu materiálu, výrobnej presnosti, výkonnostných faktorov, metód riešenia problémov a priemyselných aplikácií. Je určený pre inžinierov, špecialistov na obstarávanie a výrobcov, ktorí hľadajú spoľahlivé riešenia komponentov motora.

Obsah

• 1. Čo presne je komutátor pre elektrické náradie?
• 2. Ako funguje komutátor vo vnútri motora elektrického náradia?
• 3. Aké materiály sa používajú vo vysokovýkonných komutátoroch?
• 4. Ako sa presne vyrába komutátor?
• 5. Aké faktory ovplyvňujú výkon a životnosť komutátora?
• 6. Aké problémy sa bežne vyskytujú a ako ich možno vyriešiť?
• 7. Ako si vybrať správny komutátor pre elektrické náradie?

1. Čo presne je komutátor pre elektrické náradie?

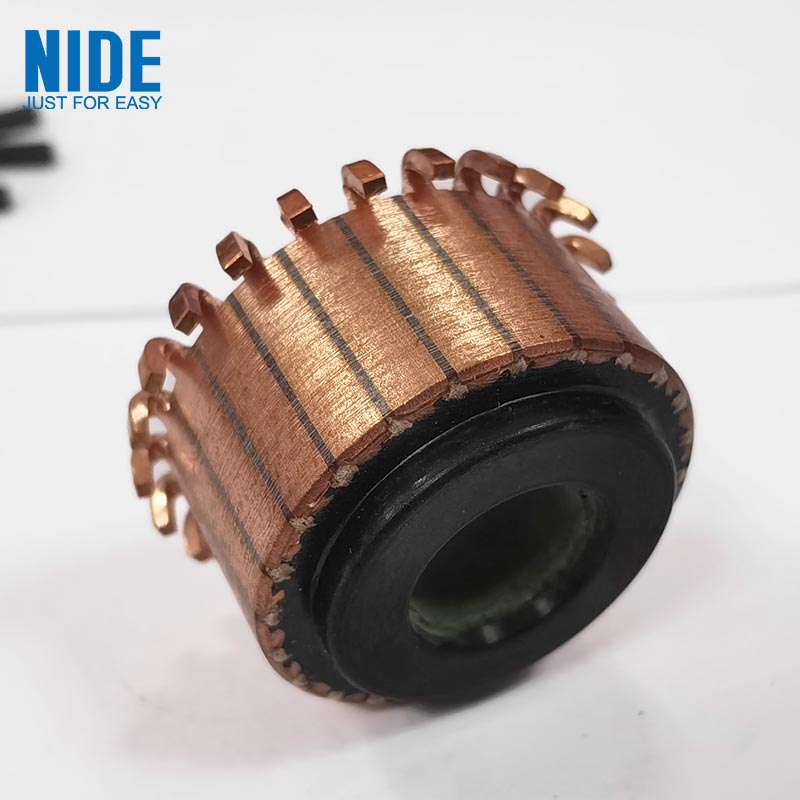

Komutátor elektrického náradia je mechanický otočný elektrický spínač používaný v motoroch s jednosmerným prúdom s kefou na periodické obrátenie smeru prúdu vo vinutí rotora. Toto riadené spínanie umožňuje nepretržitý rotačný pohyb, ktorý je nevyhnutný pre prevádzku elektrického náradia.

V praktických aplikáciách je komutátor priamo zodpovedný za zabezpečenie toho, aby nástroje ako elektrické vŕtačky, uhlové brúsky, kotúčové píly a leštičky udržiavali stabilný krútiaci moment. Bez neho by motor nedokázal produkovať nepretržitú rotáciu, čo by malo za následok neefektívne alebo nefunkčné nástroje.

Pretože elektrické náradie často pracuje pri vysokom zaťažení, vibráciách a tepelných podmienkach, komutátor musí byť skonštruovaný s vysokou presnosťou a odolnosťou, aby sa zabezpečil konzistentný výkon a dlhá životnosť.

2. Ako funguje komutátor vo vnútri motora elektrického náradia?

Princíp činnosti komutátora je založený na synchronizovanom mechanickom otáčaní a elektrickom spínaní. Keď sa hriadeľ motora otáča, uhlíkové kefy udržiavajú klzný kontakt so segmentovanými medenými tyčami na povrchu komutátora. Tento kontakt obráti smer prúdu vo vinutí kotvy v presných intervaloch.

Tento proces zabezpečuje, že magnetické sily vo vnútri motora nepretržite vytvárajú krútiaci moment v rovnakom smere otáčania. Bez tohto spínacieho mechanizmu by sa motor namiesto plynulého otáčania zastavil alebo kmital.

• Funkcia prepínania prúdu:Obráti prúd vo vinutí, aby sa udržala nepretržitá rotácia
• Kontaktný systém štetca:Prenáša elektrickú energiu medzi stacionárnymi a rotujúcimi časťami
• Potlačenie oblúka:Znižuje elektrické iskrenie počas spínania
• Stabilizácia krútiaceho momentu:Zaisťuje plynulý výstup pri premenlivom zaťažení

Vo vysokorýchlostnom elektrickom náradí sa toto spínanie vyskytuje tisíckrát za minútu, čo znamená, že komutátor musí byť extrémne odolný voči opotrebovaniu a teplu.

3. Aké materiály sa používajú vo vysokovýkonných komutátoroch?

Výber materiálu je jedným z najdôležitejších faktorov určujúcich výkon komutátora. Vysokokvalitné komutátory sa spoliehajú na kombináciu vodivých kovov, izolačných materiálov a konštrukčných výstuží.

Kombinácia medi a sľudy je obzvlášť dôležitá, pretože vyvažuje vodivosť a izoláciu. Zlý výber materiálu môže viesť k prehriatiu, iskreniu a predčasnému zlyhaniu elektrického náradia.

4. Ako sa presne vyrába komutátor?

Výrobný proces akomutátor pre elektrické náradievyžaduje vysoko presné inžinierstvo na zabezpečenie elektrickej stability a mechanickej rovnováhy. Dokonca aj mikroskopické odchýlky môžu ovplyvniť výkon.

1. Príprava materiálu:Vyberajú sa a kontrolujú sa plechy z vysoko čistej medi a priemyselnej sľudy.
2. Formovanie segmentov:Meď je lisovaná a tvarovaná do presných komutátorových segmentov.
3. Montáž izolácie:Medzi každý medený segment sú vložené sľudové listy.
4. Vysokotlakové lisovanie:Komponenty sú stlačené, aby sa zabezpečilo pevné konštrukčné spojenie.
5. CNC presné sústruženie:Zaisťuje dokonalú kruhovú geometriu a rovnováhu.
6. Povrchová úprava:Leštenie znižuje trenie a zlepšuje kontakt s kefou.
7. Testovanie a kontrola:Vykonávajú sa elektrické, tepelné a mechanické testy výkonu.

Pokročilí výrobcovia tiež vykonávajú dynamické testy vyváženia a vysokorýchlostné simulácie rotácie, aby zaistili spoľahlivosť v aplikáciách nástrojov v reálnom svete.

5. Aké faktory ovplyvňujú výkon a životnosť komutátora?

Výkon a životnosť komutátora sú ovplyvnené viacerými prevádzkovými a konštrukčnými faktormi. Pochopenie týchto faktorov je nevyhnutné pre optimalizáciu účinnosti motora.

• Tepelný odpor:Vysoké teploty môžu deformovať materiály a skrátiť životnosť
• Elektrická vodivosť:Určuje energetickú účinnosť a výrobu tepla
• Mechanická váha:Ovplyvňuje vibrácie, hluk a mieru opotrebovania
• Kvalita kontaktu štetca:Priamo ovplyvňuje iskrenie a stabilitu
• Prevádzkové zaťaženie:Nepretržité preťaženie urýchľuje opotrebovanie

Správna optimalizácia konštrukcie a postupy údržby môžu výrazne predĺžiť životnosť komutátora a zlepšiť celkovú účinnosť elektrického náradia.

6. Aké problémy sa bežne vyskytujú a ako ich možno vyriešiť?

Napriek pokročilej výrobe môžu komutátory stále trpieť prevádzkovými problémami v dôsledku opotrebovania, kontaminácie alebo nesprávneho používania.

• Iskrenie:Spôsobené slabým kontaktom s kefou, prachom alebo drsnosťou povrchu
• Nerovnomerné opotrebovanie:Vyplýva to z nerovnováhy alebo nerovnomerného tlaku kefy
• Prehrievanie:Spôsobené preťažením alebo nedostatočným chladením
• Rozdelenie izolácie:V dôsledku starnutia, vlhkosti alebo kontaminácie
• Vibračný hluk:Spôsobené mechanickou nerovnováhou v systéme rotora

Riešenia zahŕňajú povrchovú úpravu, výmenu kefy, nastavenie záťaže, čistenie av závažných prípadoch aj úplnú výmenu komutátora.

7. Ako si vybrať správny komutátor pre elektrické náradie?

Výber správneho komutátora vyžaduje starostlivé vyhodnotenie technických špecifikácií, aplikačného prostredia a noriem kvality.

• Skontrolujte čistotu medi pre účinnosť vodivosti
• Overte tepelnú odolnosť kvality sľudovej izolácie
• Zabezpečte kompatibilitu s požiadavkami na otáčky a krútiaci moment motora
• Vyhodnoťte presnosť výroby a kvalitu vyváženia
• Potvrďte spoľahlivosť dodávateľa a certifikačné štandardy

Priemyselní používatelia by mali uprednostňovať dodávateľov so silnými inžinierskymi schopnosťami a konzistentnými systémami kontroly kvality.

FAQ (Často kladené otázky)

Záver

Thekomutátor pre elektrické náradieje kritickým komponentom, ktorý určuje účinnosť, stabilitu a životnosť motora. Vysokokvalitný dizajn, precízna výroba a správna údržba sú nevyhnutné na zabezpečenie dlhodobého výkonu v náročných aplikáciách.

V prípade otázok, hromadných objednávok alebo technickej konzultácie neváhajtekontaktujte násešte dnes a získajte odbornú podporu pre svoje riešenia komutátorov elektrického náradia.
