Čo zabraňuje úniku prúdu cez vinutie motora?

Vo vnútri každého elektromotora prenášajú medené vinutia prúd. Sedia vo vnútri oceľových štrbín. Oceľ vedie elektrický prúd. Meď vedie elektrický prúd. Ak sa dotknú, prúd uniká. Motorové skraty. Výkon klesá. Nakoniec motor zlyhá.

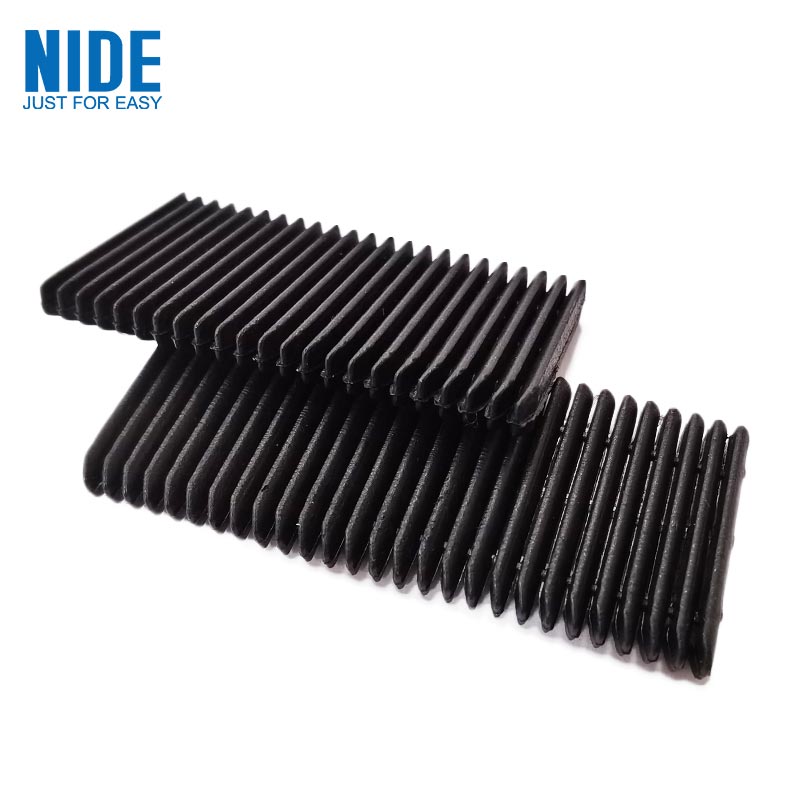

Jediné, čo stojí medzi meďou a oceľou, je tenký plát materiálu tzvelektroizolačný papier.

Nezdá sa to veľa. Hrúbka zlomku milimetra. Nakrájajte na presné tvary. Zasuňte do štrbiny skôr, ako vinutia zapadnú. Bez nej však motor nefunguje.

Čo vlastne izolačný papier robí

Jadro statora je vyrobené z naskladaných oceľových lamiel. Štrbiny sú do nich vyrazené. Inžinier vloží kúsok izolačného papiera do každého otvoru, zloženého tak, aby obložil steny. Potom sa vinutia dostanú dovnútra. Potom klin štrbiny uzavrie otvor.

Papier má tri úlohy. Po prvé, elektrická izolácia - zabráňte skákaniu prúdu z medi na oceľ. Po druhé, mechanická ochrana – tlmí vinutie proti tvrdým okrajom oceľových lamiel. Po tretie, tepelné riadenie - niektoré triedy pomáhajú odvádzať teplo z vinutia.

Ak papier zlyhá v niektorom z týchto spôsobov, motor zlyhá.

Materiálne rodiny

Nie každý izolačný papier je rovnaký. Rôzne motory potrebujú rôzne materiály. Výber závisí od teploty, napätia, mechanického namáhania a ceny.

Nižšie uvedená tabuľka ukazuje najbežnejšie typy, ktoré sa dnes používajú pri výrobe motorov.

DMD je ťažný kôň. Pokrýva väčšinu štandardných motorov za rozumnú cenu. NMN dodáva mechanickú húževnatosť. NHN dodáva tepelnú odolnosť. Aramidový papier dodáva oboje plus vynikajúcu dielektrickú pevnosť. Polyimidová fólia je vhodná do stiesnených priestorov.

Pochopenie teplotných tried

Každý izolačný materiál má teplotné hodnotenie. Toto nie je marketing. Je to testovaný limit.

Výber nesprávnej triedy je častou chybou. Ak motor beží nepretržite pri teplote 140 °C, trieda B (130 °C) zlyhá. Trieda F (155°C) je minimálne bezpečná voľba.

Ale pozor: teplotné hodnotenie platí pre nepretržitú prevádzku. Špičkové teploty môžu byť vyššie. Dobrí inžinieri pridávajú maržu. Motor, ktorý beží nepretržite pri 140 °C, by mal mať izoláciu triedy H, nielen triedy F.

Kľúčové parametre: Čo vlastne znamená hárok špecifikácií

Kedyhodnotiaci izolačný papier, záleží na niekoľkých technických parametroch. Tu je to, čo znamenajú.

Hrúbka.Merané v milimetroch. Typický rozsah je 0,15 mm až 0,40 mm pre štrbinové vložky. Hrubší papier poskytuje vyššiu dielektrickú pevnosť a lepšiu mechanickú ochranu. Tenší papier ponecháva viac miesta pre meď, čím sa zvyšuje hustota výkonu motora. Kompromisom je inžiniersky úsudok.

Dielektrická pevnosť.Merané v kilovoltoch na milimeter. To vám povie, aké napätie môže papier zablokovať, kým sa pokazí. Typická hodnota pre DMD je 5-8 kV pre 0,2 mm plech. Vyššie je lepšie, ale skutočná požiadavka závisí od napätia motora. Pre 400V EV motor postačuje 3-5 kV. Pre 800V systémy je bezpečnejšie 6-8 kV.

Pevnosť v ťahu.Merané v Newtonoch na šírku 15 mm. To vám povie, akú veľkú silu môže papier vytiahnuť pred roztrhnutím. Dôležité, pretože papier sa skladá a vkladá strojom. Slabý papier sa pri montáži trhá. Nasleduje prestoj.

Predĺženie pri pretrhnutí.Percento natiahnutia pred roztrhnutím. Papier, ktorý sa natiahne o 10-15%, je pri skladaní zhovievavejší. Krehký papier praská v ostrých rohoch.

Odolnosť proti roztrhnutiu hrán.Merané v Newtonoch. Papier sa prehne. Záhyby vytvárajú stresové body. Ak je odolnosť okraja proti roztrhnutiu nízka, papier sa počas vkladania rozdelí na línii ohybu.

Dobrý dodávateľ uvádza tieto čísla na certifikáte materiálu. Chudobný dodávateľ tvrdí, že „spĺňa priemyselné normy“ bez uvedenia skutočných testovacích hodnôt.

Prečo sú EV motory iné

Motory pre elektrické vozidlá zmenili trh s izolačným papierom. Požiadavky sú prísnejšie.

Vyššie teploty.EV motory bežia teplejšie ako priemyselné motory. Chladenie kvapalinou pomáha, ale horúce miesta stále dosahujú 160-180 °C. Materiály triedy H (180°C) sú štandardné. Niektorí výrobcovia prechádzajú na triedu C (220 °C) pre dizajny novej generácie.

Vyššie napätia.Prvé EV motory bežali pri 300-400V. Novšie systémy bežia na 800 V. Nasledujúce systémy budú pracovať pri 1200 V alebo vyššom. Požiadavky na dielektrickú pevnosť sa zdvojnásobili. Papier, ktorý fungoval pri 400 V, nemusí byť bezpečný pre 800 V.

Expozícia olejom.Mnoho EV motorov používa olej na chladenie a mazanie. Izolačný papier sedí v tom oleji. Niektoré materiály napučiavajú alebo degradujú v oleji. Papiere na báze polyimidu fungujú dobre. Papiere na báze polyesteru môžu mať obmedzenia. Požiadajte o údaje testu kompatibility oleja.

automatizácia.Výrobné linky EV motorov bežia vysokou rýchlosťou. Papier je podávaný z kotúčov, rezaný, skladaný a vložený automaticky. Dôležitá je konzistencia materiálu. Zmeny hrúbky ±0,01 mm môžu zablokovať automatický zavádzač.

Tri skutočné problémy, ktoré sa dejú na výrobných linkách

Teoretické vlastnosti materiálu sú jedna vec. What actually goes wrong on the factory floor is another.

Problém 1: papier sa pri skladaní trhá.Zariadenie zloží papier do tvaru U, aby vystlal štrbinu. Ak má papier nízku pevnosť proti roztrhnutiu okrajov, rozdelí sa na línii ohybu. Linka sa zastaví. Operátor odstráni zaseknutie. Výroba pokračuje. To sa pri nekvalitnom materiáli stáva desiatky krát za zmenu.

Problém dva: rozmery papiera sa menia s vlhkosťou.Aramidový papier absorbuje vlhkosť zo vzduchu. Pri vysokej vlhkosti sa rozširuje. Pri nízkej vlhkosti sa zmršťuje. Stroj je kalibrovaný na jednu veľkosť. Keď papier zmení veľkosť, zmení sa aj zložený tvar. Vložka zlyhá. Dobrí dodávatelia dodávajú papier v obaloch odolných voči vlhkosti. Dobré továrne ho skladujú v klimatizovaných miestnostiach.

Problém 3: kontaminácia lepidlom.Niektoré izolačné papiere majú na jednej strane tepelne aktivovanú lepiacu vrstvu. Po vložení teplo spojí papier so stenami štrbiny. Ak lepidlo počas skladovania alebo prenosu vytečie, prilepí sa na vodidlá stroja. Zhromažďuje sa prach. Posuny zarovnania. Riešením je čistá výroba a správne snímateľné vložky.

Ako správne špecifikovať izolačný papier

Tu je skutočný príklad špecifikácie pre trakčný pohon EV motorom.

Pošlite to trom dodávateľom. Porovnajte testovacie správy, ktoré poskytujú. Opýtajte sa na variáciu – od dávky k dávke, z rolky na rolku. Dôverovať treba dodávateľovi, ktorý odpovedá údajmi.

Šesť otázok, ktoré kladú kupujúci

Môžem použiť rovnaký izolačný papier pre všetky moje motory?
Zvyčajne nie. Rôzne motory bežia pri rôznych teplotách a napätiach. Štandardizácia na jeden materiál zjednodušuje zásoby, ale núti vás používať materiál vyššej kvality, než je potrebné pre niektoré motory, čím sa zvyšujú náklady. Alebo použijete materiál nižšej kvality a riskujete poruchu. Je lepšie kvalifikovať dva alebo tri materiály a priradiť ich k aplikáciám.

Aký je rozdiel medzi NMN a NHN?
Stredná vrstva. NMN používa polyesterovú fóliu. NHN používa polyimidový film. Polyimid odoláva vyšším teplotám. Pre motory bežiace pod 155 °C je NMN v poriadku. Pre 155-180°C zvoľte NHN. Rozdiel v nákladoch je mierny.

Znamená hrubší papier vždy lepšiu izoláciu?
Nie vždy. Dielektrická pevnosť sa zvyšuje s hrúbkou, ale mechanické prispôsobenie sa stáva ťažším. Hrubý papier zaberá miesto vo vnútri otvoru. Do tohto priestoru by sa zmestilo viac medi. Konštruktéri motorov vymieňajú hrúbku izolácie za medenú výplň. Tenší papier umožňuje viac medi, vyšší výkon, ale vyžaduje lepšiu kontrolu procesu.

Aká je trvanlivosť izolačného papiera?
Závisí od podmienok skladovania. V originálnom balení vydrží klimaticky kontrolovaný aramidový papier roky. Materiály na báze polyesteru sa môžu rýchlejšie rozkladať. Hlavnými rizikami sú absorpcia vlhkosti a starnutie lepidla. Ak bol papier skladovaný dlhšie ako dva roky, pred použitím otestujte vzorku.

Ako zistím, či je papier dodávateľa konzistentný?
Požiadajte o údaje Cpk o hrúbke. Cpk 1,33 alebo vyššia znamená, že proces je schopný. Požiadajte aj o správy o testoch jednotlivých šarží. Ak ich dodávateľ nemôže vyrobiť, nekontroluje svoj proces.

Dá sa izolačný papier recyklovať?
Väčšina z nich je termoset alebo vysokovýkonný termoplast. Recyklácia je náročná. Niektoré aramidové papiere sa dajú rozvlákniť, ale tento proces nie je bežne dostupný. Priemysel sa zameriava na zníženie odpadu pri rezaní a vkladaní, nie na recykláciu po spotrebiteľoch.

Poznámka o kompatibilite so zásuvnými klinmi

Izolačný papierlemuje steny štrbiny. Klin štrbiny uzatvára otvor. Musia spolupracovať.

Klin tlačí na papier v otvore štrbiny. Ak je papier príliš mäkký, klin sa do neho zaryje. Ak je papier príliš krehký, praskne v mieste kontaktu s klinom.

V prípade elektrických motorov mnohí inžinieri spájajú aramidový papier s aramidovými klinmi. Rovnaká skupina materiálov, podobná tepelná rozťažnosť a mechanické správanie. Pre všeobecné motory je osvedčenou kombináciou DMD papier s klinmi zo sklenených vlákien.

Pri objednávaní od dodávateľa uveďte obe položky spolu. Dodávateľ potom môže spárovať materiálové systémy.
