Komutátor pre elektrické náradie: Malý komponent v pozadí spoľahlivého výkonu motora

Keď ľudia používajú elektrické náradie, ako sú elektrické vŕtačky, uhlové brúsky, píly a leštiace stroje, zvyčajne sa zameriavajú na výkon motora, rýchlosť a odolnosť. Vo vnútri mnohých brúsených elektromotorov však hrá kľúčovú úlohu pri premene elektrickej energie na mechanický pohyb malý komponent – ​​tzvKomutátor pre elektrické náradie. Aj keď je komutátor len malou časťou zostavy motora, jeho konštrukcia priamo ovplyvňuje účinnosť motora, prevádzkovú stabilitu, hladinu hluku a životnosť. V odvetviach, ktoré vyžadujú vysokorýchlostné rotačné zariadenia, výroba komutátorov zahŕňa presné inžinierstvo, výber materiálu a prísnu kontrolu kvality.

Čo je komutátor pre elektrické náradie?

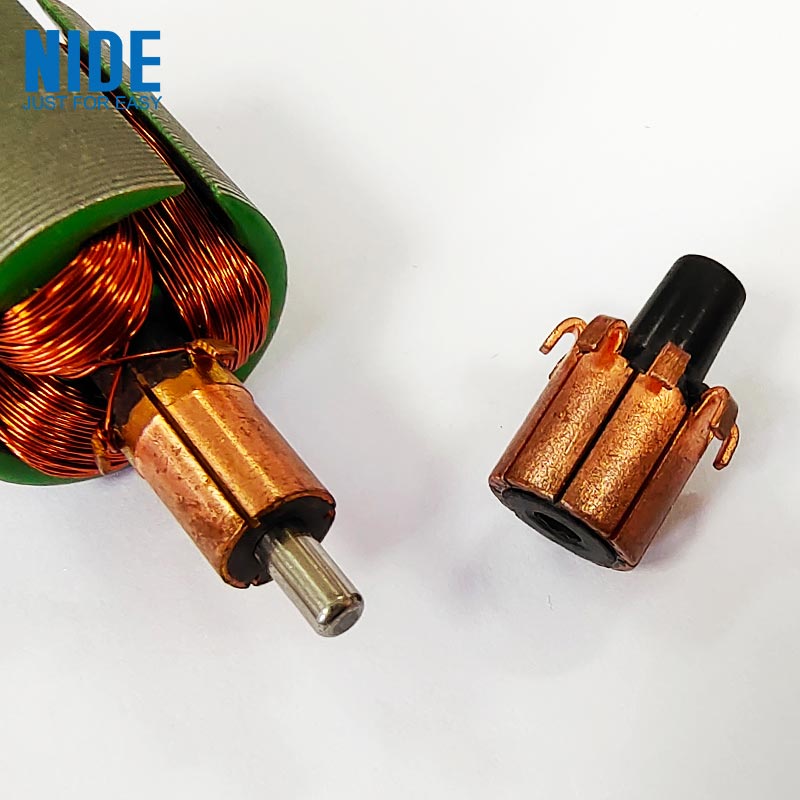

A Komutátor pre elektrické náradieje rotačný elektrický spínací prvok používaný v kartáčovaných jednosmerných motoroch a univerzálnych motoroch. Jeho hlavnou funkciou je riadiť smer prúdu pretekajúceho vinutím motora, čo umožňuje rotoru motora pokračovať v otáčaní. Typický komutátor pozostáva z:

Komponent	Funkcia
Medené segmenty	Vedenie elektrického prúdu medzi kefami a vinutím rotora
Izolačný materiál	Elektricky oddeľuje jednotlivé medené segmenty
Základná štruktúra	Poskytuje mechanickú podporu pre rotačnú prevádzku
Spojovacie terminály	Spája komutátor s vinutím motora

Počas prevádzky sa uhlíkové kefky dostávajú do kontaktu s rotačným povrchom komutátora, aby preniesli elektrickú energiu do motora.

Prečo je komutátor dôležitý v motoroch elektrického náradia?

Motor elektrického náradia pracuje v náročných podmienkach: Vysoká rýchlosť otáčania Časté štartovanie a zastavovanie Veľké mechanické zaťaženie Nepretržité vibrácie Počas týchto podmienok musí komutátor udržiavať stabilný elektrický kontakt. Dobre navrhnutý komutátor pomáha zlepšiť: Účinnosť motora Rotačná stabilita Elektrická vodivosť Životnosť nástroja Ak sa povrch komutátora opotrebováva nerovnomerne, môže to viesť k problémom, ako sú: Zvýšené iskry Znížený výkon motora Nadmerná tvorba tepla Skrátená životnosť kefy

Priemyselné tajomstvo: Na kvalite povrchu komutátora záleží viac ako na jeho vzhľade

Komutátor môže vyzerať ako jednoduchý medený komponent, ale jeho povrchový stav je mimoriadne dôležitý. Výrobcovia motorov venujú veľkú pozornosť: Presnosť segmentov Drsnosť povrchu Presnosť kruhovitosti Rozstup izolácie Aj malé výrobné rozdiely môžu ovplyvniť: Stabilita kontaktu s uhlíkovými kefami Elektrický odpor Tvorba tepla V prípade vysokorýchlostného elektrického náradia môže malá nevyváženosť rotujúceho komponentu spôsobiť vibrácie a znížiť výkon motora.

Materiály používané v komutátoroch elektrického náradia

Materiálová kombinácia komutátora určuje jeho elektrický a mechanický výkon.

Medené segmenty

Meď sa bežne používa, pretože: Vysoká elektrická vodivosť Dobrý tepelný výkon Vhodné mechanické vlastnosti

Izolačné materiály

Izolácia medzi medenými segmentmi zabraňuje elektrickým skratom. Bežné materiály zahŕňajú: Sľuda Vysokoteplotné izolačné hmoty

Špeciálne zliatinové materiály

Niektoré aplikácie používajú zliatiny medi na zlepšenie: Odolnosť proti opotrebovaniu Mechanická pevnosť Vysokorýchlostný výkon

Výrobný proces za komutátorom elektrického náradia

Výroba spoľahlivého komutátora si vyžaduje niekoľko presných procesov.

Formovanie medených segmentov

Medené kusy sú tvarované do presných segmentov podľa požiadaviek konštrukcie motora.

Lisovanie a montáž

Medené segmenty sú upevnené izolačnými materiálmi na vytvorenie kompletnej rotačnej konštrukcie.

Obrábanie a povrchová úprava

Povrch komutátora je precízne opracovaný, aby sa zabezpečilo: Správny priemer Hladký kontaktný povrch Stabilná rotácia

Testovanie

Kontrola kvality môže zahŕňať: Rozmerové meranie Testovanie elektrickej vodivosti Testovanie izolácie Testovanie dynamickej rovnováhy

Technológia komutátora verzus bezuhlíkový motor

S rozvojom technológie bezkomutátorových motorov niektoré moderné elektrické náradie nahradilo tradičné kartáčované motory. Medzi rozdiely patria:

Funkcia	Kartáčovaný motor s komutátorom	Bezuhlíkový motor
Štruktúra	Používa kefy a komutátor	Používa elektronický riadiaci systém
Údržba	Časom si vyžaduje výmenu kefy	Vo všeobecnosti nižšie mechanické opotrebenie
náklady	Ekonomickejší dizajn	Vyššie technologické požiadavky
Aplikácia	Bežné v mnohých tradičných elektrických nástrojoch	Čoraz častejšie sa používa v pokročilých nástrojoch

Napriek rastu bezkomutátorových motorov zostávajú motory na báze komutátorov široko používané kvôli ich vyspelej technológii, cenovým výhodám a spoľahlivému výkonu.

Bežné aplikácie komutátorov v elektrickom náradí

Komutátory sú široko používané v motoroch na:

Elektrické vŕtačky

Zabezpečte stabilnú rotáciu pri vŕtaní a upevňovaní.

Uhlové brúsky

Podporujte vysokorýchlostné otáčanie v náročných pracovných podmienkach.

Elektrické píly

Udržujte chod motora počas rezania záťaže.

Brúsky a leštiace nástroje

Zabezpečte konzistentnú kontrolu rýchlosti pre povrchové spracovanie.

Skrytá výzva: Zvládanie tepla a opotrebovania

Jednou z najväčších výziev pri konštrukcii komutátora je riadenie vzťahu medzi elektrickým výkonom a mechanickým opotrebením. Počas prevádzky: Kefy vytvárajú trenie Elektrický prúd vytvára teplo Rotácia vytvára mechanické napätie Dobrá konštrukcia komutátora musí vyvažovať: Vodivosť Odolnosť proti opotrebovaniu Teplotná stabilita Spoľahlivosť kontaktu Preto je dôležitý výber materiálu a presnosť výroby.

Budúce trendy komutátorov elektrického náradia

Vylepšená materiálová technológia

Budúci vývoj sa môže zamerať na: Lepšie materiály odolné voči opotrebovaniu Zlepšený výkon zliatiny medi Dlhšia životnosť

Vyššia presnosť výroby

Pokročilé výrobné zariadenia zlepšia: Rozmerová presnosť Konzistencia povrchu Účinnosť motora

Vývoj hybridných motorov

Hoci bezkomutátorové motory rastú, vylepšené technológie kefových motorov môžu naďalej slúžiť cenovo citlivým a priemyselným aplikáciám.

Záver: Malý komponent podporujúci výkonné nástroje

Komutátor elektrického náradia môže byť skrytý vo vnútri motora, ale jeho úloha je nevyhnutná pre konverziu elektrickej energie a stabilnú prevádzku. Prostredníctvom precíznej výroby, pokrokových materiálov a neustáleho zdokonaľovania komutátory naďalej podporujú spoľahlivý výkon vŕtačiek, brúsok, píl a mnohých ďalších elektrických nástrojov. Tento malý rotujúci komponent demonštruje, ako aj tie najmenšie diely môžu mať veľký vplyv na výkon priemyselného zariadenia.
